Tủ trung tâm KSP -2C

Tủ trung tâm KSP -2C

• Xuất xứ: Carbo – Ba Lan

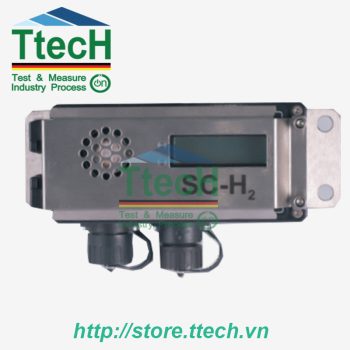

• Ứng dụng: Hiển thị các thông số đo từ các đầu cảm biến SC/CO; SC/H2; SC/CH4…
• Cho phép đo các thông số về an toàn ( nồng độ khí , tốc độ gió , và những thông số khác ) phù hợp với các khả nãng của các đầu đo đang được sử dụng;
• Cấp nguồn điện và giao diện với đầu đo tại hiện trường (tức là cảm biến, cảm biến khí , các thông số môi trường, tín hiệu kỹ thuật số từ các tủ , vv) được thực hiện qua đường cáp cấp nguồn và đường dây truyền tải tín hiệu (an toàn tia lửa) , qua một đôi dây bằng đồng sử dụng tần số mã hóa ;
• Việc xử lý các kết quả đo đạc Tủ trung tâm KSP, đãng ký và ghi lại lưu trữ tất cả các sự kiện trong hệ thống trên bộ điều khiển đĩa và điều phối của máy tính ;
• Cho phép tự động ngắt điện với độ trễ ít hơn 15 giây . (tính từ thời gian vượt ngưỡng đến thời điểm ngắt ) ;
• Gửi cảnh báo cho phòng điều độ sản xuất và gửi thông báo theo đường truyền tín hiệu từ xa (theo ma trận xác định ngắt) ;
• Cài đặt định nghĩa ma trận ngoại lệ trong một tủ điều khiển , giữa các tủ với nhau; Trực tiếp quan trắc các dữ liệu đo lường và các sự kiện trên bộ điều khiển màn hình, Cho phép bạn xác định số sản xuất nhà máy của đầu đo mà bạn đang kết nối ;
• Khả nãng thiết lập cho 3 ngưỡng báo động ;
• Kiểm tra dịch vụ hiệu chuẩn các đầu đo của Tủ trung tâm KSP(ví dụ, như đầu đo mêtan và cảm biến khác ) ; Giám sát an toàn từ xa ( nguyên tắc an toàn tích cực ) ;
• Hỗ trợ trình điều độ công việc và điều phối máy tính ;
• Đóng ngắt điện, kích hoạt thiết bị theo nhu cầu điều phối chính (chuyển đổi địa chỉ liên lạc )

Giới thiệu về tủ điều khiển trung tâm KSP-2C

Tủ điều khiển trung tâm KSP-2C do hãng CarboAutomatyka S.A thiết kế, chế tạo nhằm mục đích thu thập tín hiệu đo nồng độ khí, tốc độ gió, hạ áp, nhiệt độ… từ các đầu đo đặt trong lò và tự động phát tín hiệu cảnh báo khi vượt quá ngưỡng cho phép. Hệ thống được chế tạo và kiểm định phù hợp với tiêu chuẩn IEC 60079-0 , IEC 60079-11 và tiêu chuẩn PN-EN 50014 : 2004, PN-EN 50020 : 2005, PN-EN 50303 : 2004, đảm bảo an toàn khi sử dụng trong mỏ than hầm lò.

Hình 1: Mô hình hệ thống đo – cảnh báo khí mê tan tự động KSP-2C

Nhiệm vụ chính của hệ thống là giám sát và quan trắc trực quan hiểm họa của khí mêtan và nguy cơ cháy nổ trong các đường lò dưới lòng đất. Trong trường hợp nồng độ khí giám sát vượt quá giới hạn cho phép, vượt ngưỡng đặt báo động thì lập tức hệ thống ngắt ngay nguồn điện trong thời gian < 15 giây, nhằm hạn chế tối đa tác động xấu có thể gây ra.

THÔNG SỐ KỸ THUẬT CỦA TỦ ĐIỀU KHIỂN KSP-2C

– Tên thương mại:                             Tủ điều khiển trung tâm KSP-2C

– Dạng bảo vệ:                                  An toàn tia lửa, loại ExiaI

– Nguồn cung cấp:                            230 V (+5%, -10%)/ 50Hz

– Công suất tiêu thụ:                         max. 280VA khi kết nối đầy đủ các kênh đo

– Điện trở tối đa mạch vòng kênh đo: 750Ω

– Số kênh đo:                                    40 kênh

– Thời gian gọi đo 1 kênh:                1÷4s

– Chu kỳ gọi đo tự động:                   8÷240s

– Phương thức gọi đo:                       tự động hoặc bằng tay

– Hiển thị các giá trị đo:

+ Các đầu đo mã hiệu SC-***/*

+ đầu đo CPC-2:                      nồng độ 0÷100% CH4

+ đầu đo MICO2:                     nồng độ 0÷5% CO2

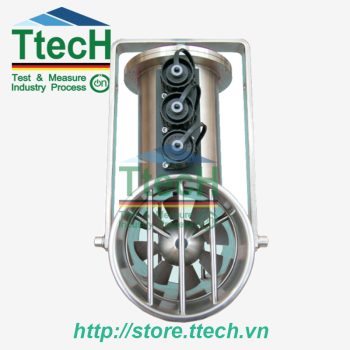

+ đầu đo gió SAS hoặc MPP bao gồm 3 dải đo: 0÷5 m/s, 0÷10 m/s hoặc 0÷20 m/s

+ đầu đo CSTW-3/200+Kx-2:  nồng độ 0÷200 ppm CO

+ đầu đo CSTW-3/1000+Kx-2: nồng độ 0÷1000 ppm CO

+ đầu đo CST-3A/+Kx-2:         nồng độ 0÷25% O2

+ chuyển đổi Kx-2:                   chuyển đổi tín hiệu

– Ba ngưỡng cảnh báo:

+ APS cảnh báo tăng đột ngột

+ AO cảnh báo sớm

+ AG cảnh báo chính thức

– Từng kênh có thể cài đặt:

+ loại đầu đo

+ dải giá trị đo

+ ngưỡng cảnh báo APS, AO, AG

Hình 2: Giao diện màn hình tủ điều khiển

Màn hình giao diện:

1   –   Những lệnh cắt điện theo ngưỡng AG hiện hành trên kênh đo đối với thiết bị có 2 ngưỡng cắt điện – có khả năng xóa được.

2   –   Những lệnh cắt điện theo ngưỡng AO trên kênh đo hiện hành đối với thiết bị có 2 ngưỡng cắt điện – có khả năng xóa được.

3   –    Không hiện hành báo động APS.

4   –    Kết quả đo hiện hành.

5   –    Biểu tượng kiểm tra tín hiệu cắt điện.

6   –    Biểu tượng báo động AO hiện hành.

7   –   Biểu tượng báo động AO hiện hành cùng với chức năng cắt điện.

8   –   Biểu tượng báo động AG hiện hành.

9   –   Những lệnh cắt điện của Wx-1 hiện hành trên kênh đo  –  không có khả năng xóa.

Mô tả chương trình vận hành của máy tính điều hành

Máy tính điều hành PC được kết nối với bộ điều khiển IPC của hệ thống KSP-2C thông qua mạng LAN.

Có khả năng kết nối tối đa 10 tủ điều khiển KSP-2C với 1 máy tính điều hành.

Hình ảnh của giao diện chính của máy tính khác với giao diện 1 trên màn hình của hệ thống KSP-2C như trên trong giao diện 10

Hình 3: Màn hình giao diện số 10

Màn hình giao diện số 10.

1)   Thanh menu.

2)   Thanh các biểu tượng dùng để truy cập nhanh.

3)   Khóa truyền lệnh cắt điện.

4)   Cửa số thông tin báo động cắt điện AG.

Chương trình cài đặt trên máy tính và mạng LAN đáp ứng được điều kiện là sau khi có sự cố phải tắt đi, khi khởi động trở lại máy tính sẽ tự động copy các kết quả đo trong khoảng thời gian ít nhất là 2 ngày cuối cùng.
